Quạt hướng trục gián tiếp là gì?

1. Khái niệm về quạt hướng trục gián tiếp

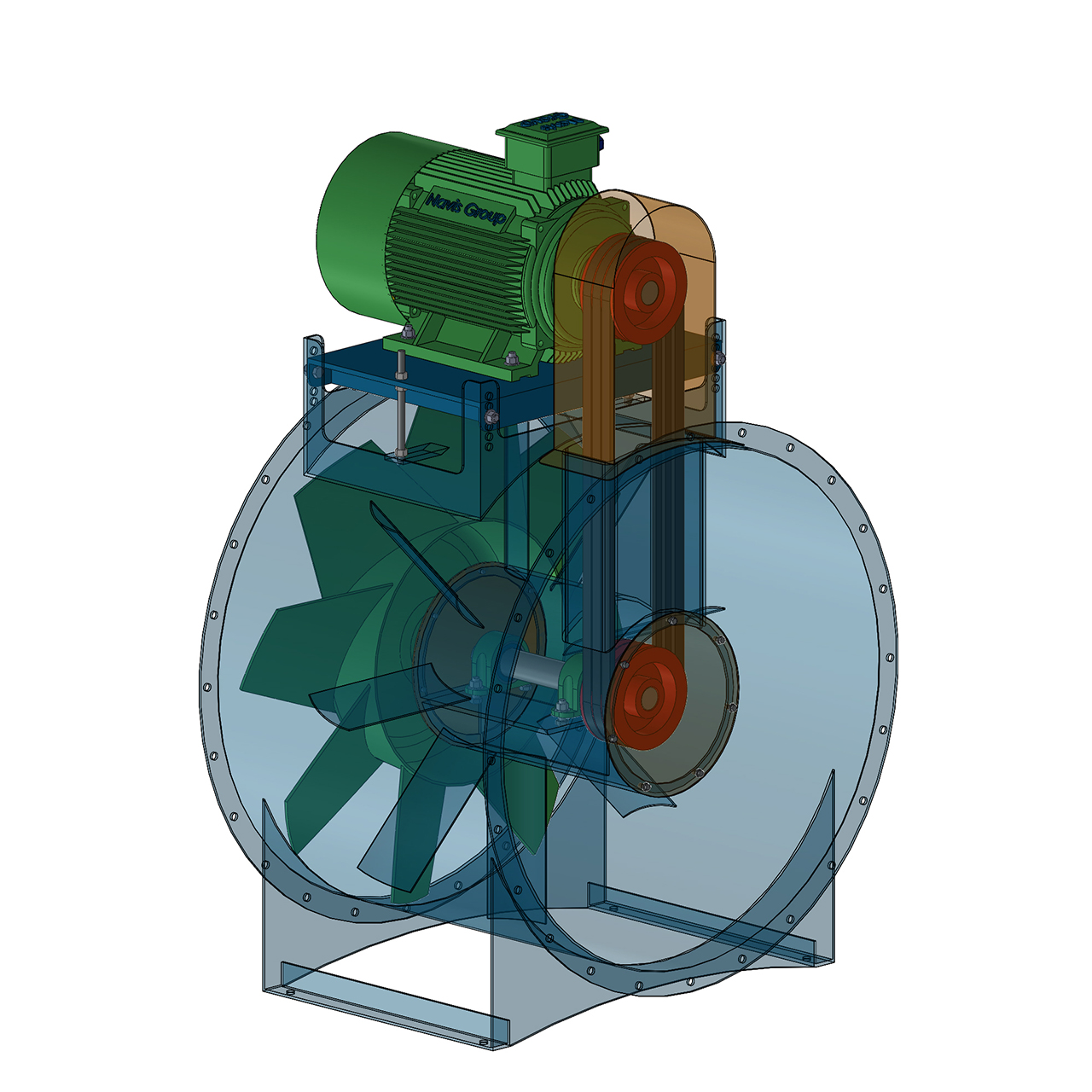

Quạt hướng trục gián tiếp là loại quạt được truyền chuyển động quay từ động cơ đến cánh quạt qua dây đai hoặc khớp nối. Mục đích truyền động gián tiếp là để thay đổi tốc độ quay động cơ, phù hợp cho thiết kế quạt công suất lớn và giảm nhiệt độ truyền đến động cơ nếu quạt làm việc với dòng khí có nhiệt độ cao.

Quạt hướng trục gián tiếp là một thiết bị quan trọng trong các hệ thống thông gió, làm mát, PCCC hay các hệ thống vận chuyển khí công nghệ. Với chức năng vận chuyển dòng khí trong các hệ thống công nghệ nên quạt hướng trục được ví như trái tim của hệ thống vận chuyển khí, giải pháp tối ưu thay thế quạt ly tâm khi áp suất làm việc thấp.

Có nhiều cách phân loại quạt hướng trục, nhưng phổ biến là phân loại theo áp suất làm việc, theo mục đích sử dụng và theo kiểu truyền động.

Theo áp suất làm việc gồm:

– Quạt hướng trục áp suất thấp: Có áp suất dưới 600 Pa

– Quạt hướng trục áp suất cao: Có áp suất trên 600 Pa

Theo mục đích sử dụng gồm:

– Quạt hướng trục tăng áp, hút khói…

– Quạt hướng trục thông gió, làm mát…

– Quạt hướng trục vận chuyển khí công nghệ, quạt làm mát vỏ lò, quạt Jetfans…

Theo kiểu truyền chuyển động gồm:

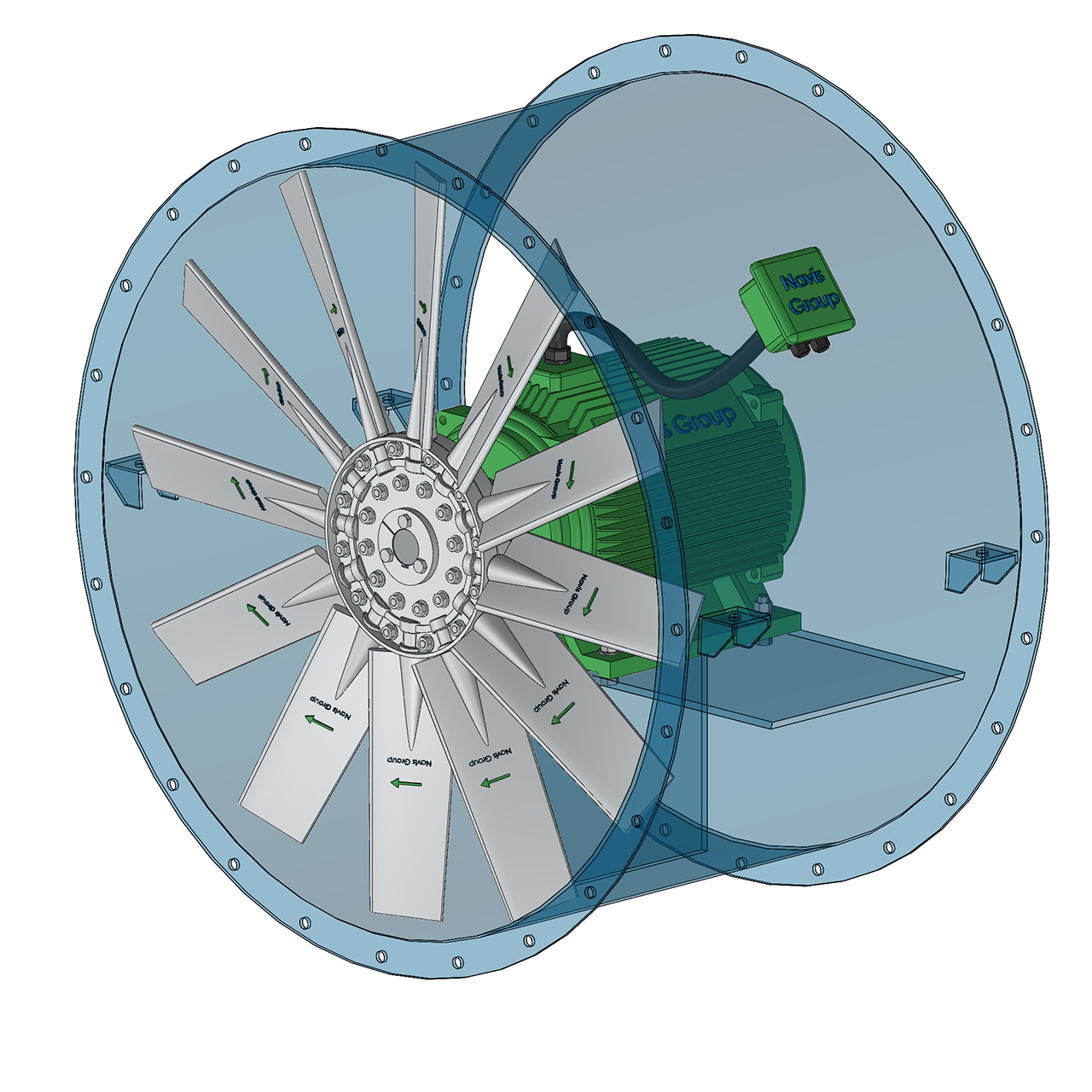

– Quạt truyền động trực tiếp.

– Quạt truyền động gián tiếp: Truyền động qua khớp nối hoặc dây đai.

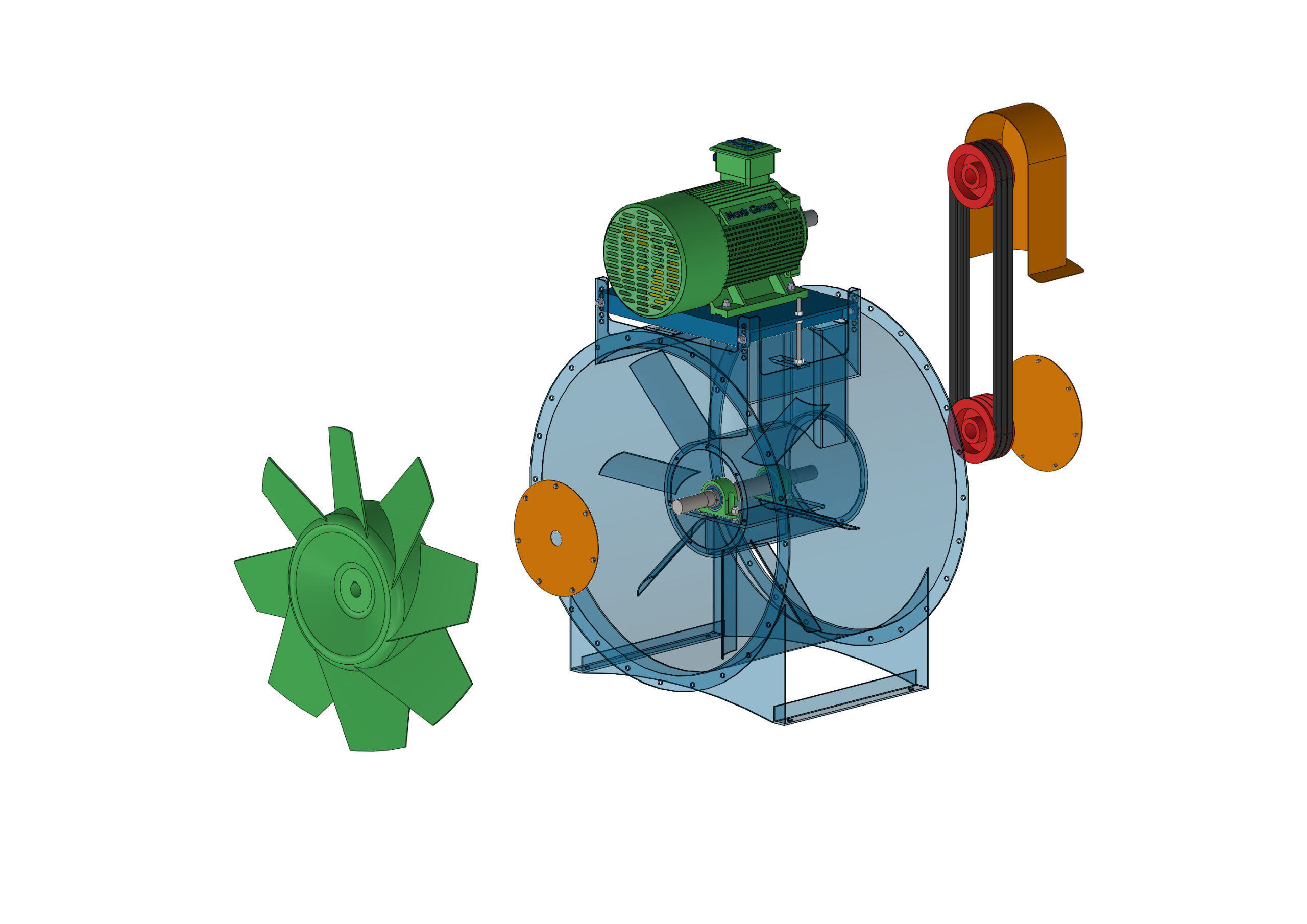

2. Cấu tạo và nguyên lý hoạt động quạt hướng trục

Cánh Quạt được động cơ truyền chuyển động quay gián tiếp qua khớp nối hay dây đai với một tốc độ nhất định hoặc có thể thay đổi tốc độ quay qua biến tần. Nhờ chuyển động quay và góc nghiêng của cánh quạt, dòng không khí bị cắt theo hướng dọc trục tạo ra chênh lệch áp suất.

Quạt có thể tạo được độ chênh lệch áp suất khác nhau dựa vào thay đổi tốc độ quay, kiểu thiết kế cánh quạt, đường kính cánh quạt, góc nghiêng cánh…Hiệu suất quạt hướng trục gián tiếp ảnh hưởng bởi tốc độ quay, kiểu thiết kế cánh và hiệu suất bộ truyền chuyển động.

2.1. Cánh quạt hướng trục gián tiếp

Cánh quạt hướng trục là bộ phận chuyển động quay để tạo nên chênh lệch áp suất trước và sau cánh, do đó tạo được lực hút và đẩy dòng khí. Cánh quạt thường được chể tạo bằng thép tấm, Inox, nhựa hoặc các loại vật liệu chịu ăn mòn, chịu mài mòn hoặc chịu nhiệt độ cao.

Có 3 kiểu thiết kế cánh quạt hướng trục phổ biến là: Cánh bản rộng, cánh hẹp và cánh khí động. Mỗi kiểu cánh sẽ được thiết kế với góc nghiêng và số lượng phù hợp cho yêu cầu về áp suất, lưu lượng, độ ồn và nhiệt độ làm việc nhất định.

2.2. Vỏ quạt và động cơ

Vỏ quạt hướng trục dùng để tập trung dòng khí, thường được chế tạo bằng thép tấm, Inox, nhựa hoặc các loại vật liệu chịu ăn mòn, chịu mài mòn hoặc chịu nhiệt độ cao.

Động cơ quạt hướng trục có thể chọn nhiều loại tốc độ khác nhau, điện áp sử dụng một pha, ba pha hoặc loại động cơ điện áp cao, động cơ chịu nhiệt…tùy thuộc vào mục đích sử dụng.

Ngoài ra quạt sẽ gồm các chi tiết phụ như khớp nối mềm, giảm chấn và nhiều phụ kiện phục vụ cho việc lắp đặt khác.

3. Ứng dụng của quạt hướng trục gián tiếp

Quạt hướng trục gián tiếp là giải pháp tối ưu thay thế cho quạt ly tâm khi mà áp suất làm việc không quá lớn, không yêu cầu về vận chuyển dòng khí lẫn bụi, nhiệt độ cao sẽ đảm bảo về chi phí đầu tư và tiết kiệm điện năng.

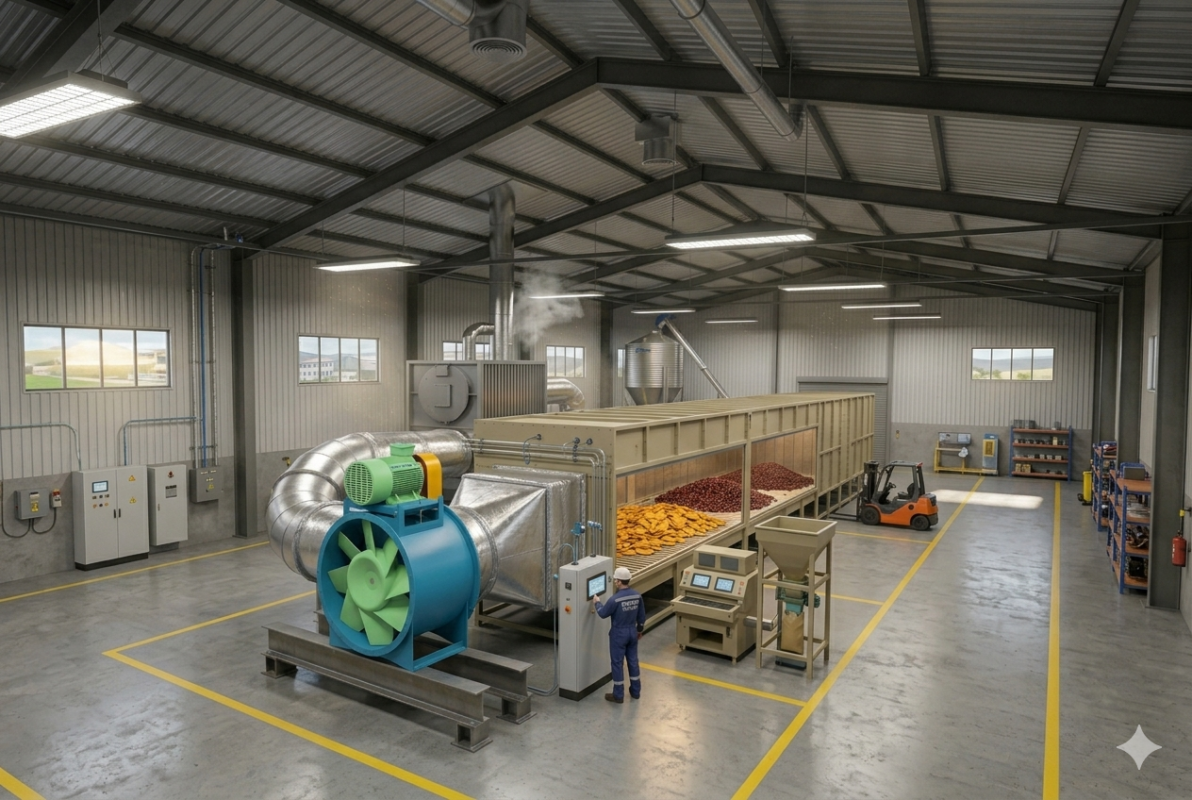

Quạt hướng trục được sử dụng rộng rãi trong cả công nghiệp và dân dụng. Trong công nghiệp dùng để vận chuyển khí công nghệ, cấp hút khí thải, sấy nông sản, sấy thực phẩm, thông gió, làm mát, PCCC…

Trong dân dụng chủ yếu dùng cho các tòa nhà cao tầng với mục đích thông gió, làm mát, điều hòa không khí và PCCC.

Tùy theo yêu cầu sử dụng mà Quạt hướng trục gián tiếp có thiết kế và công suất phù hợp với nguyên tắc:

– Quạt có hiệu suất cao, tiết kiệm năng lượng.

– Tối ưu chi phí đầu tư, thi công lắp đặt dễ dàng.

– Thuận tiện trong việc vận hành, sửa chữa, bảo trì, bảo dưỡng.

– Cấu tạo chắc chắn, hoạt động bền bỉ, độ tin cậy cao.

– Có tính thẩm mỹ, đồng bộ và phù hợp với các thiết bị khác trong nhà máy.

Navis với những sản phẩm quạt hướng trục chất lượng cao, giá thành hợp lý sẽ đáp ứng mọi nhu cầu về công nghệ, vận hành cũng như chi phí đầu tư.
